BOLEX H-16 Reflex

1956

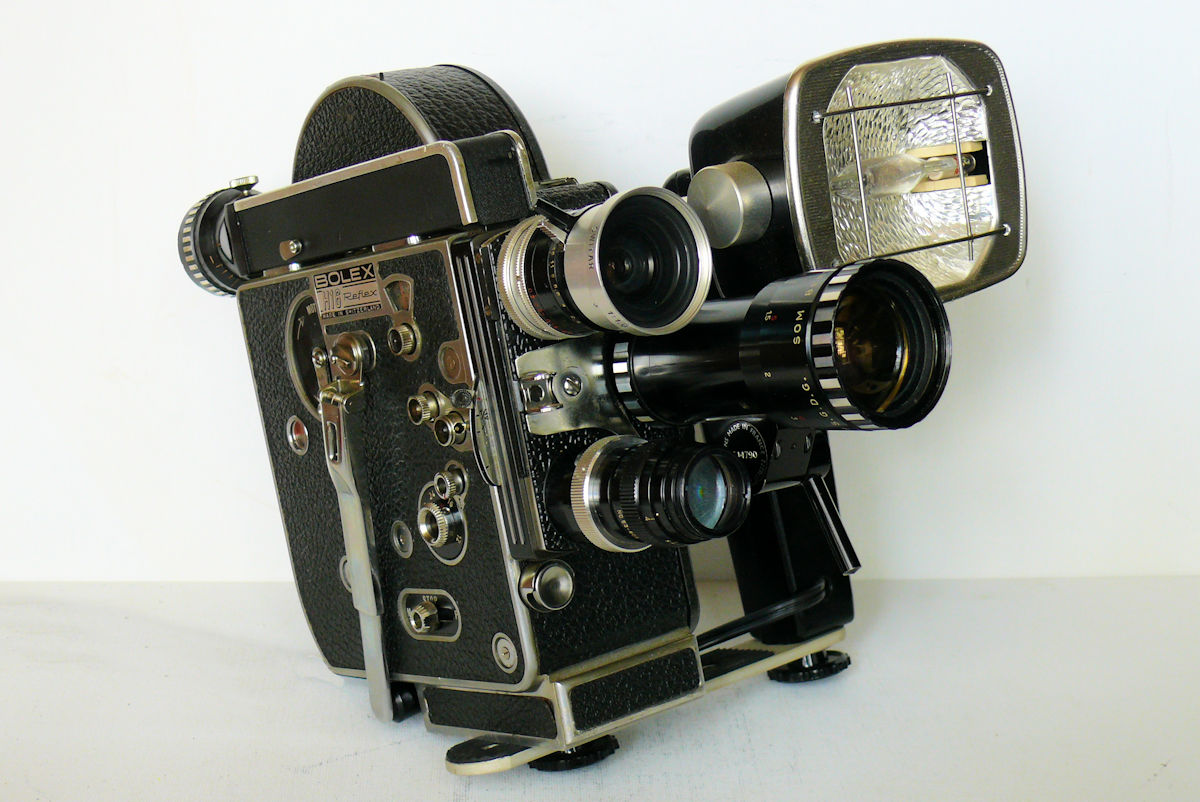

Camera BOLEX D-8L - 1959

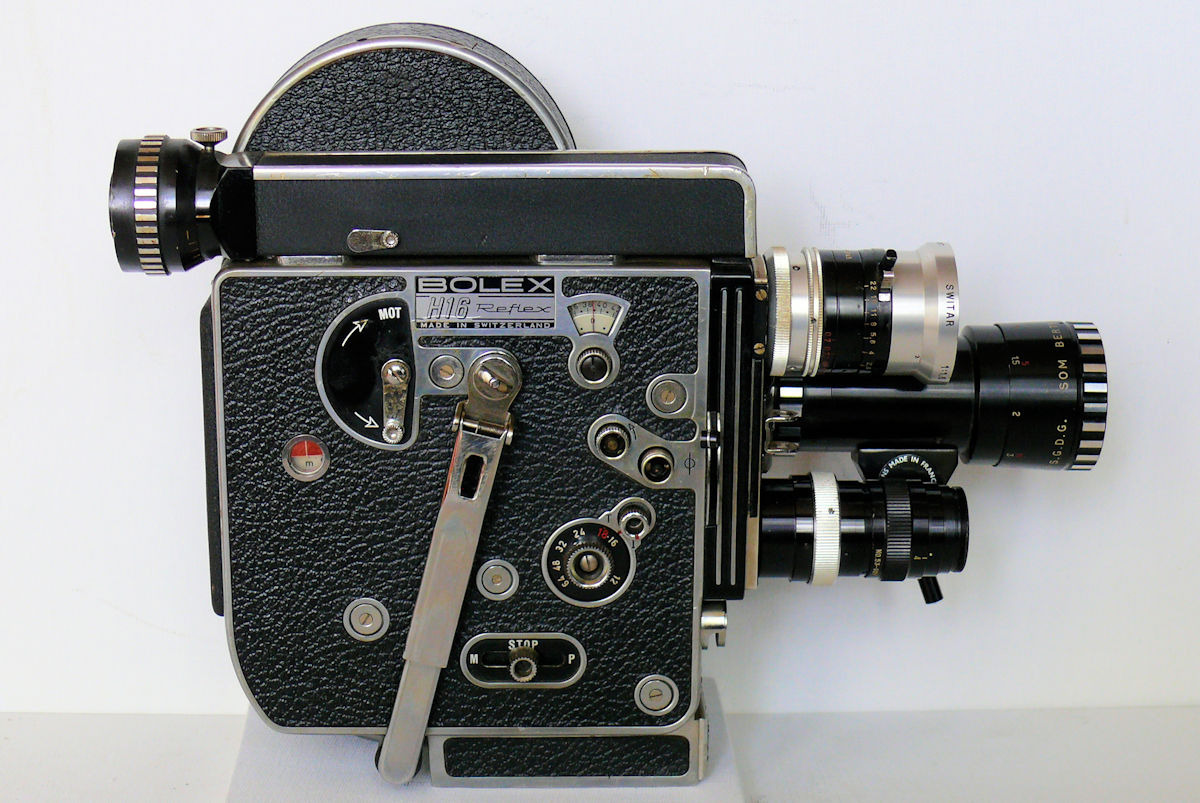

Camera BOLEX D-8L - Coté droit

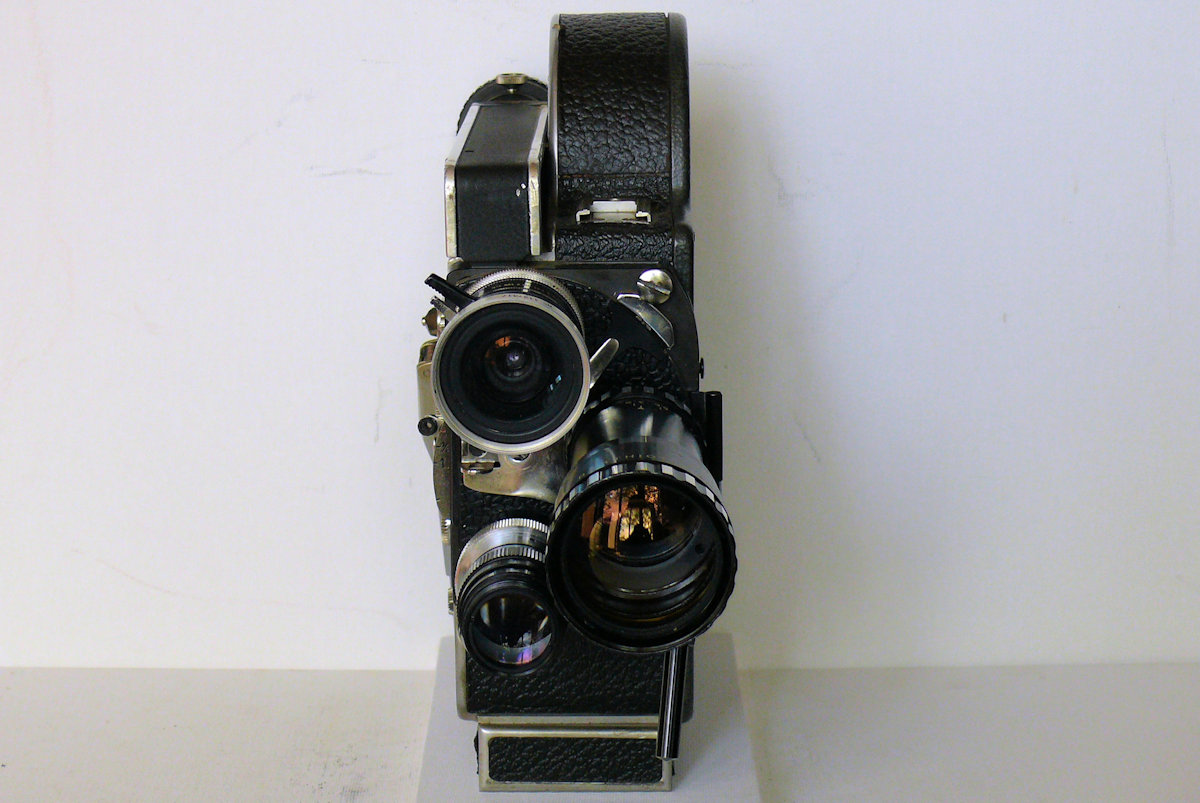

Camera BOLEX D-8L - vue de face

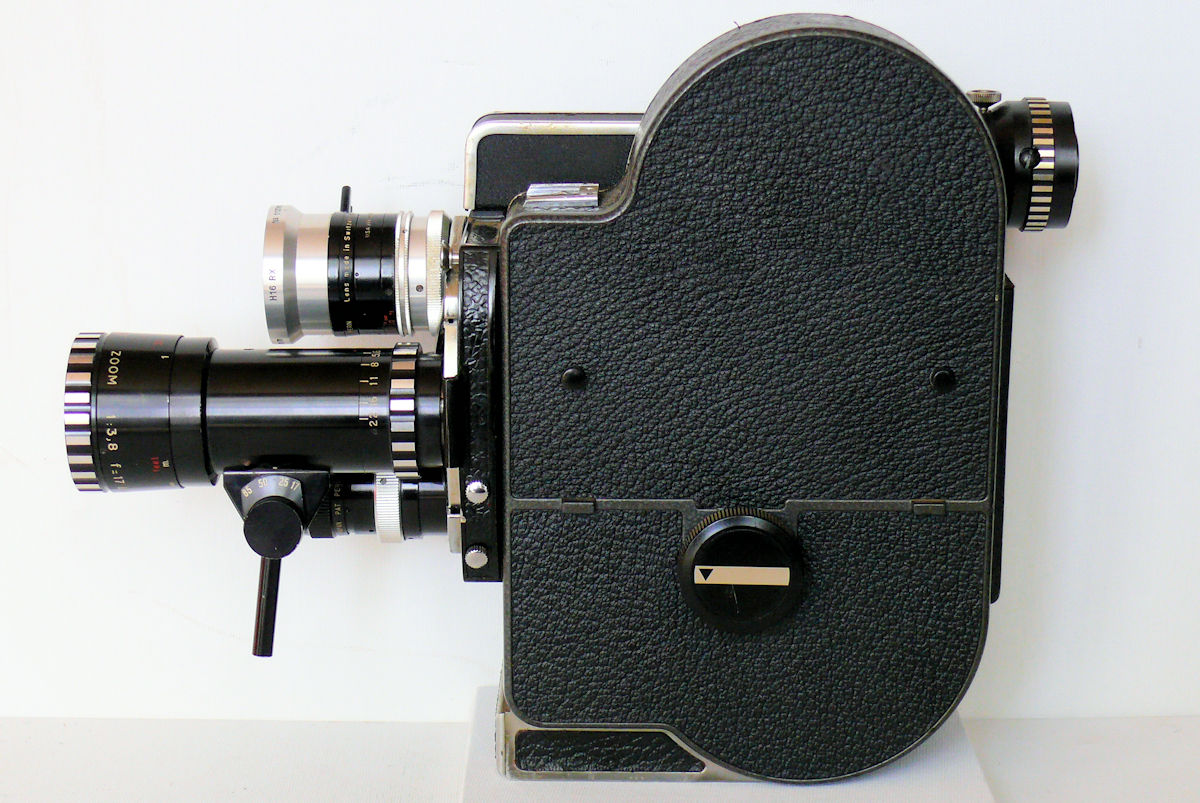

Camera BOLEX D-8L Coté Gauche

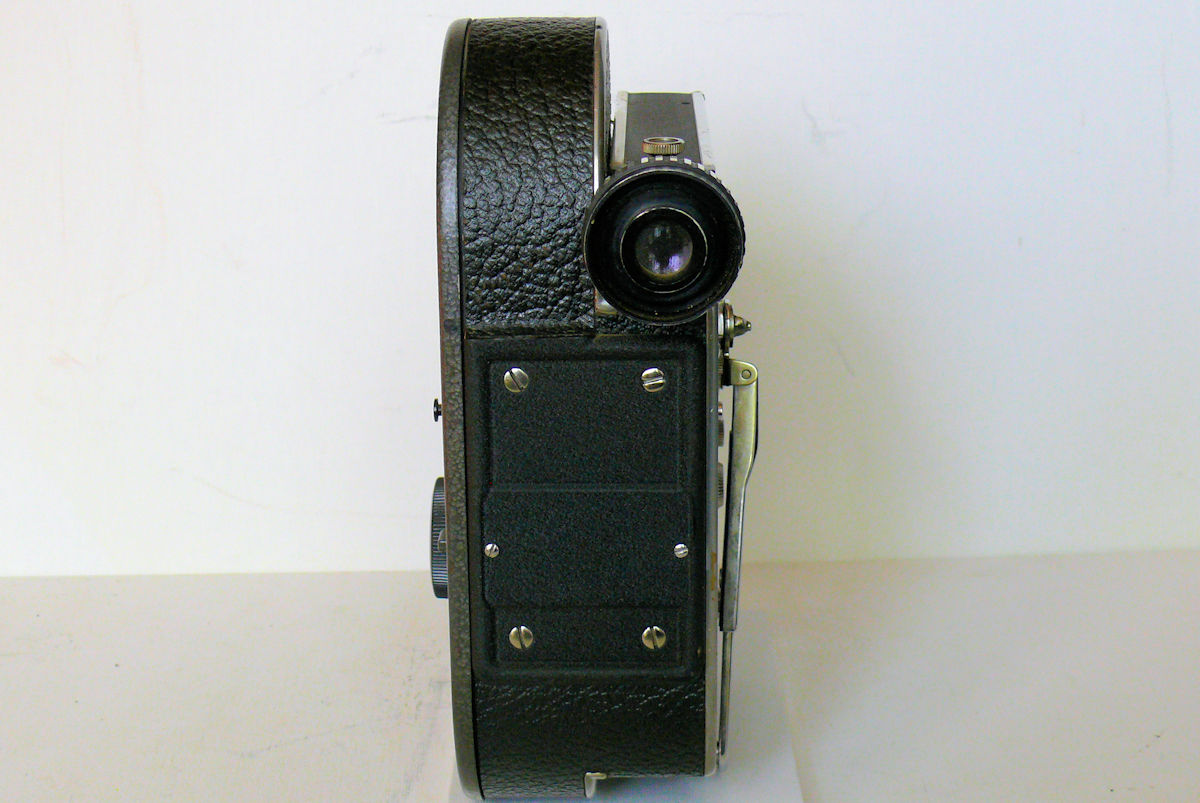

Camera BOLEX C-8L Reflexe - Vue arrière

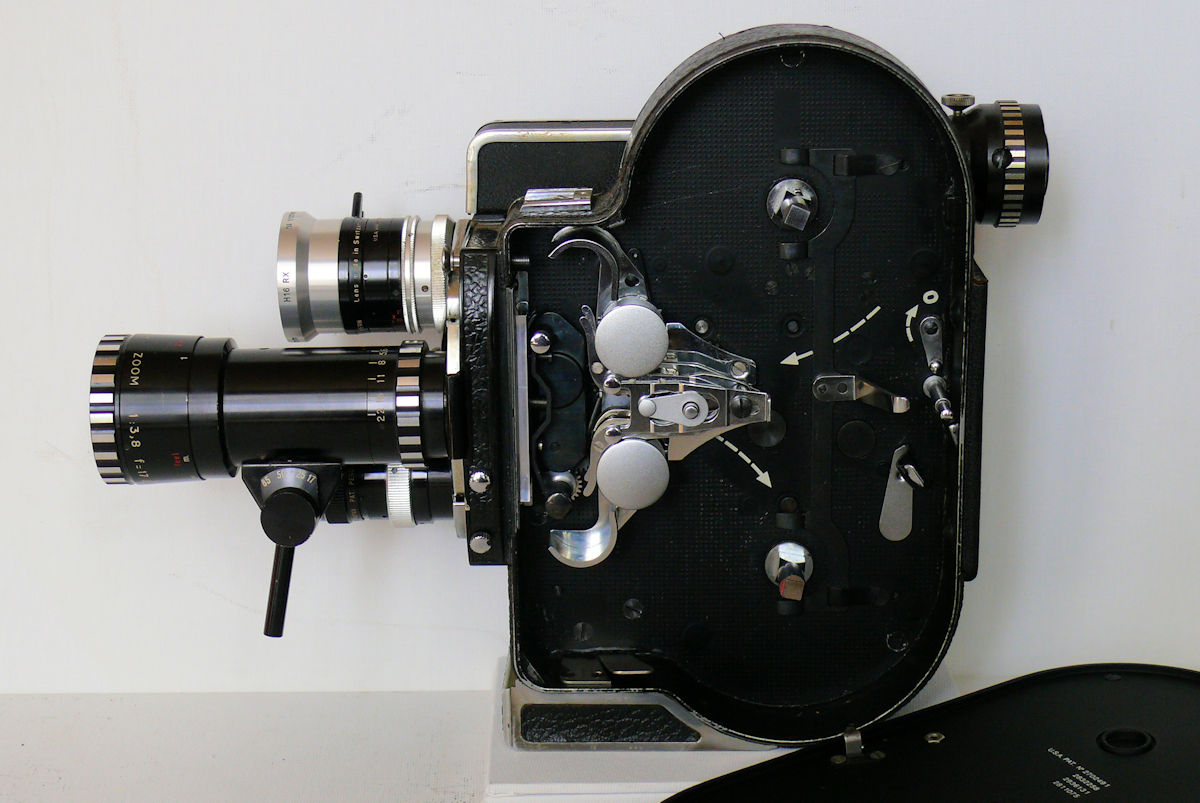

Camera BOLEX D-8L - intérieur du boitier

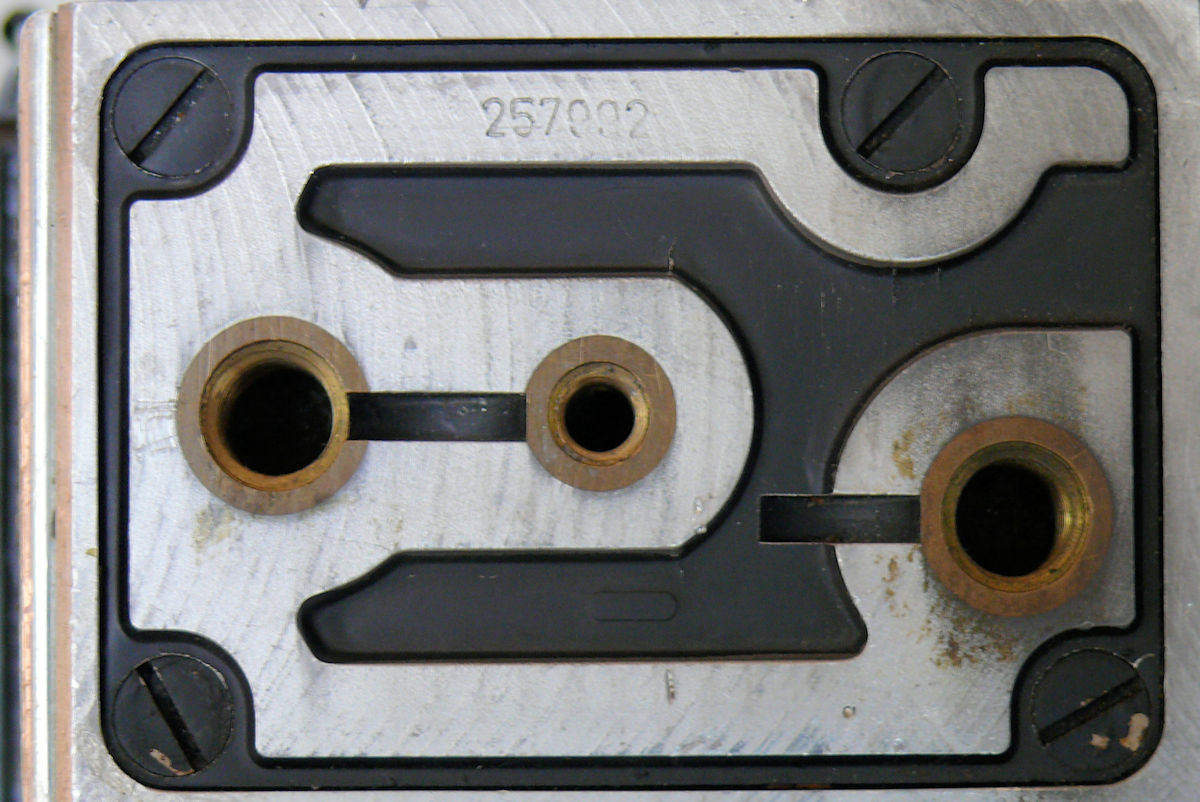

Camera BOLEX D-8L - Dessous

Présentation

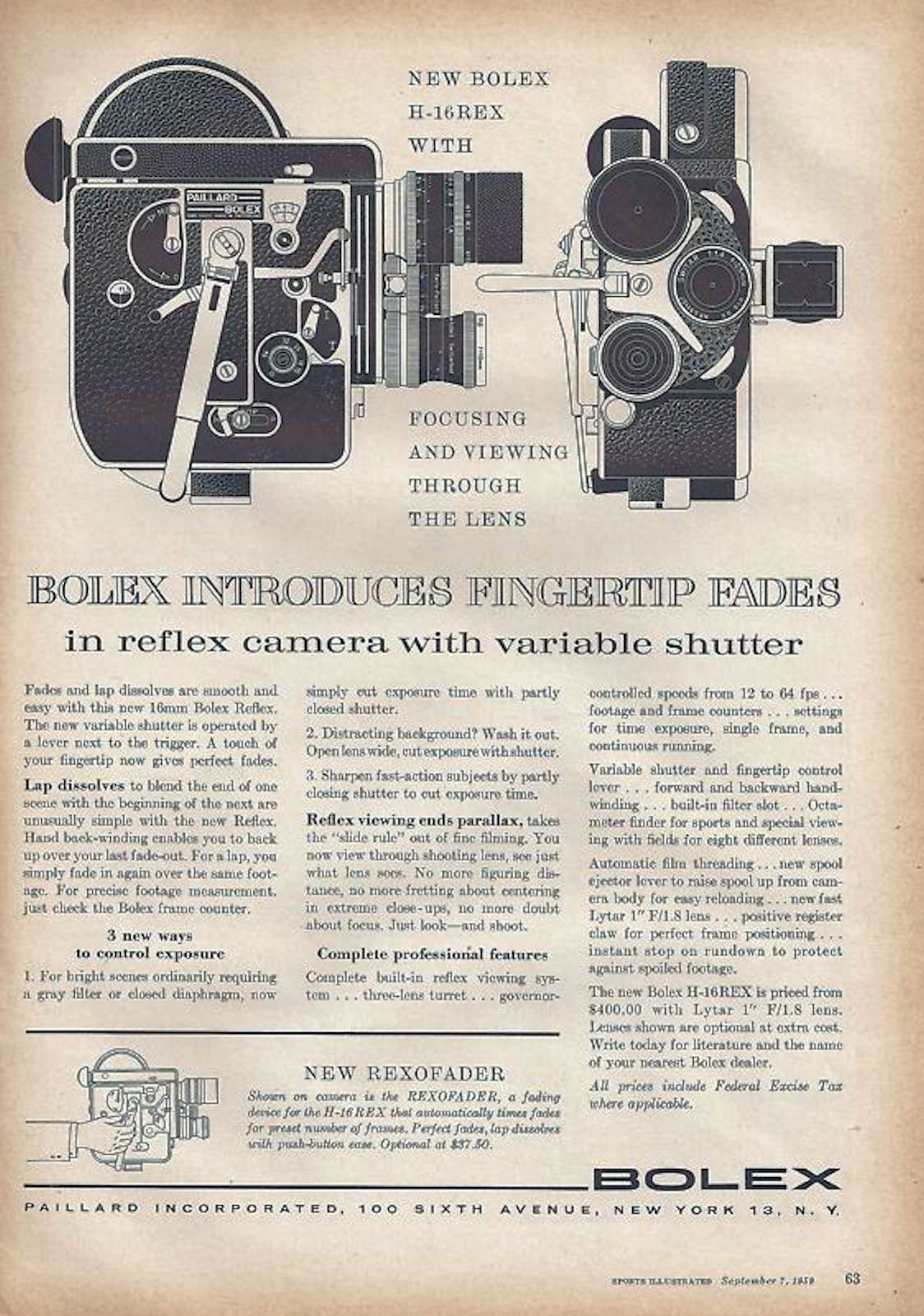

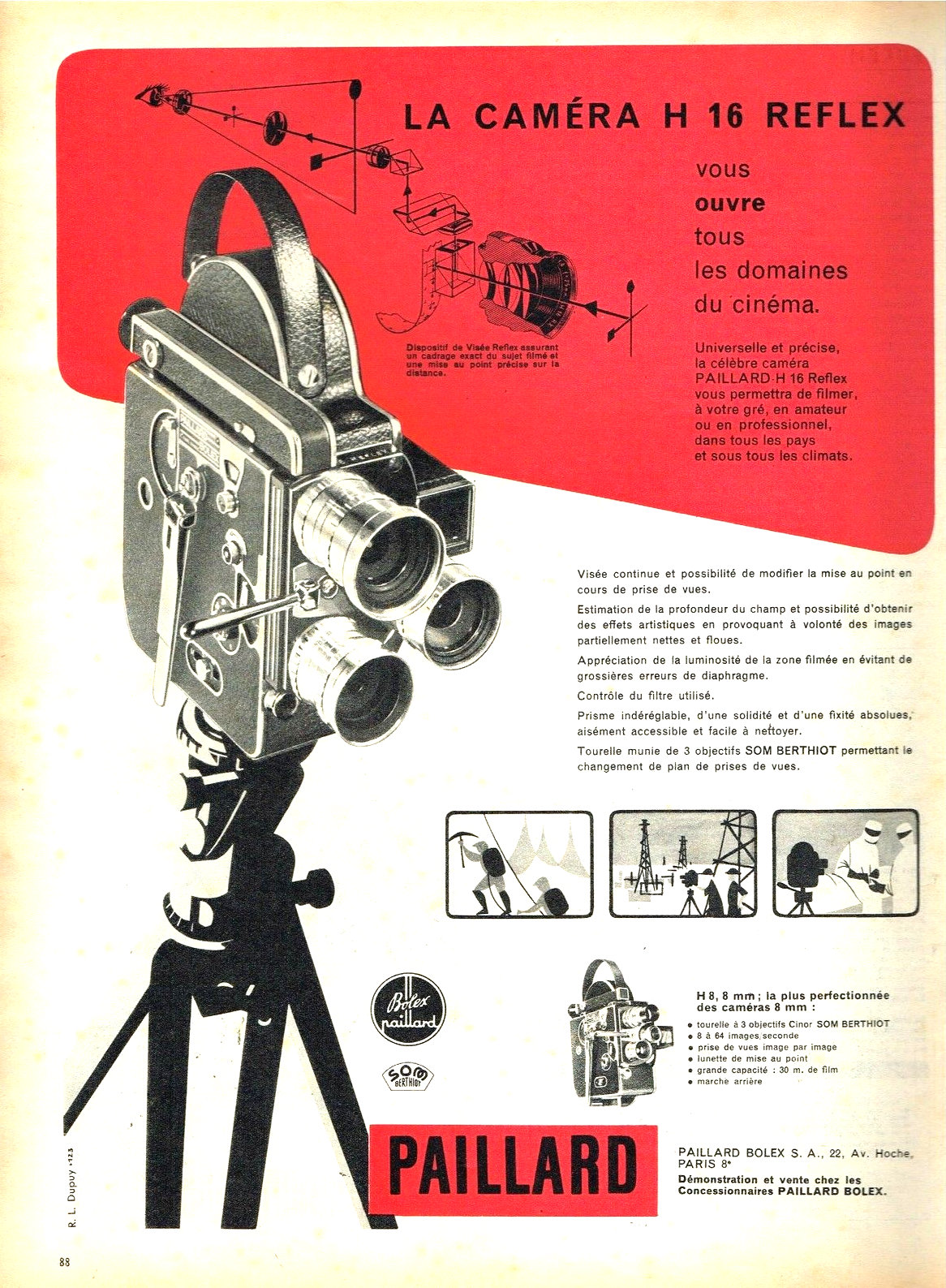

En 1956, avec la BOLEX H-16 Reflex, PAILLARD-BOLEX introduit dans sa gamme  la visée reflex continue. Le cadrage et la mise au point sont assurés par un système de primes à travers l'objectif utilisé lors de la prise de vues tel que présenté sur la publicité ci-contre. Les autres caractéristiques techniques sont identiques aux modèles non reflex qui seront distribués simultanément jusqu'en 1958.
On distingue cette première version par la plage des cadences de prise de vue étendue de 8 à 64 images par seconde. Elle sera fabriquée jusqu'en 1959.

En 1959 la BOLEX H-16 Reflex, renommée H-16 REX reçoit un système d'obturateur variable. Les cadences passent de 12 à 64 images par seconde (8 à 64 i/s au paravent).

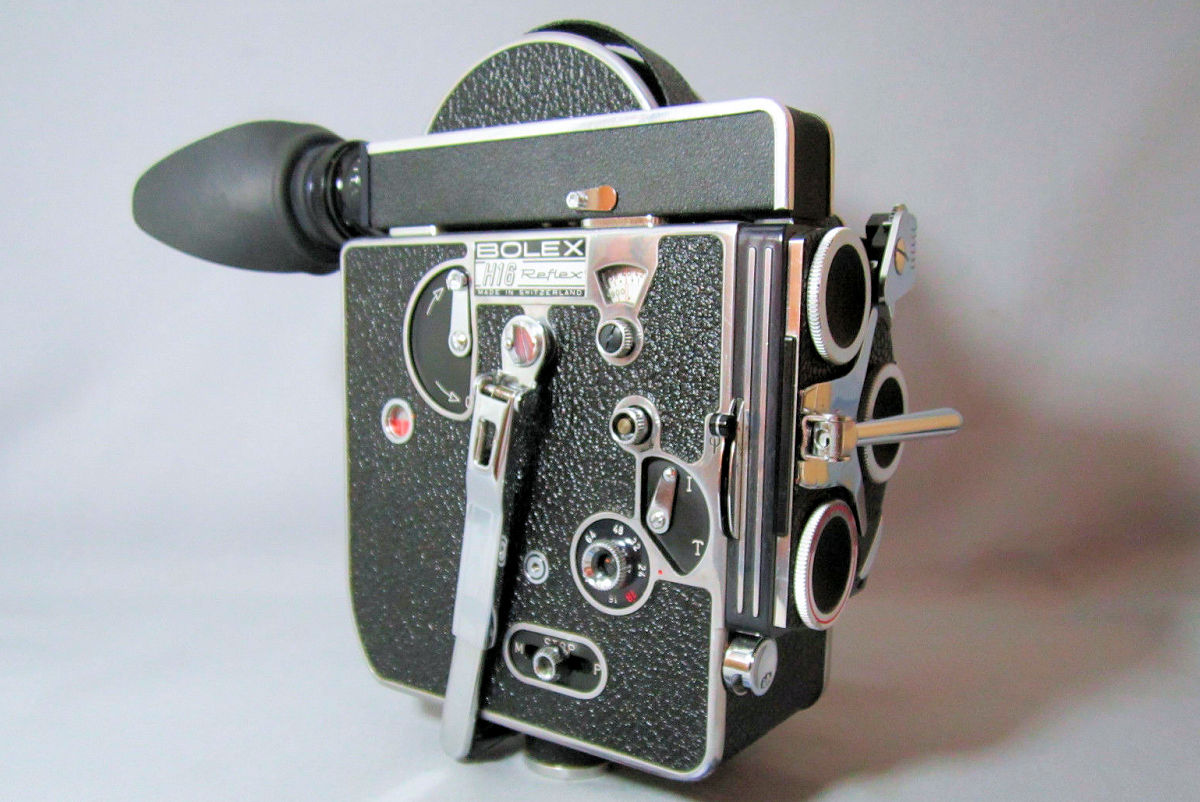

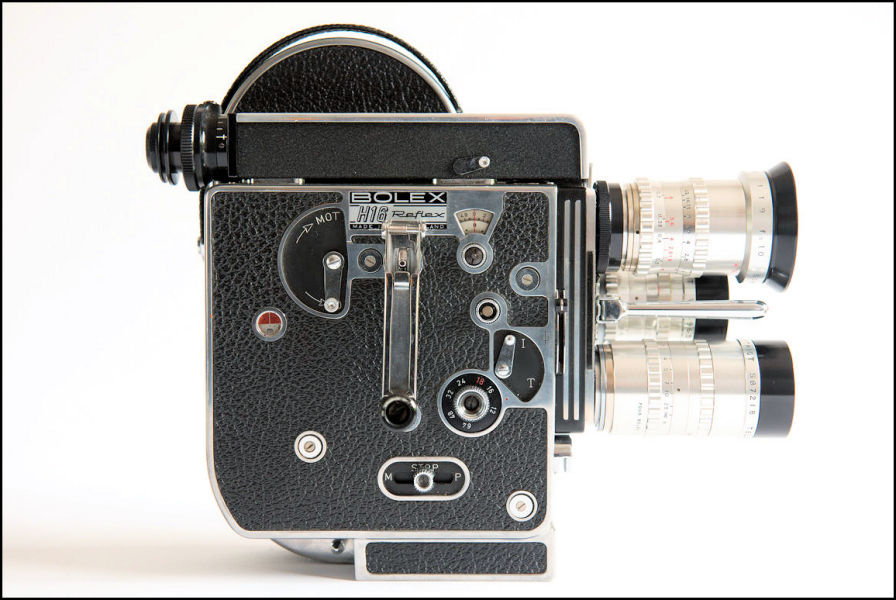

En 1963 le modèle H-16 REX-2 introduit un nouveau système de visée. Le réglage dioptrique, initialement placé sur le côté du viseur, est déplacé sur l’œilleton de visée.

En 1964 le design de la H-16 REX-3 innove avec la "Flat-Base", un base plate donnant une meilleure stabilité à la caméra.
Plusieurs filetages permettent la fixation aisée d'un moteur électrique. Les autres caractéristiques sont identiques au modèle REX-2.
A partir de 1965, avec H-16 REX-4 BOLEX modifie sa caméra en vue de l'utilisation de différents accessoires tel que le module de synchronisation "Perfectone".
Cette version se distingue des précedentes par un espace au dessus du compteur d'images et un nouvel axe d'entrainement direct permettant grace à l'utilisation du moteur MST la synchronisation avec un magnétophone.
Cette version sera fabriquée bien après le lancement de la H-16 REX-5

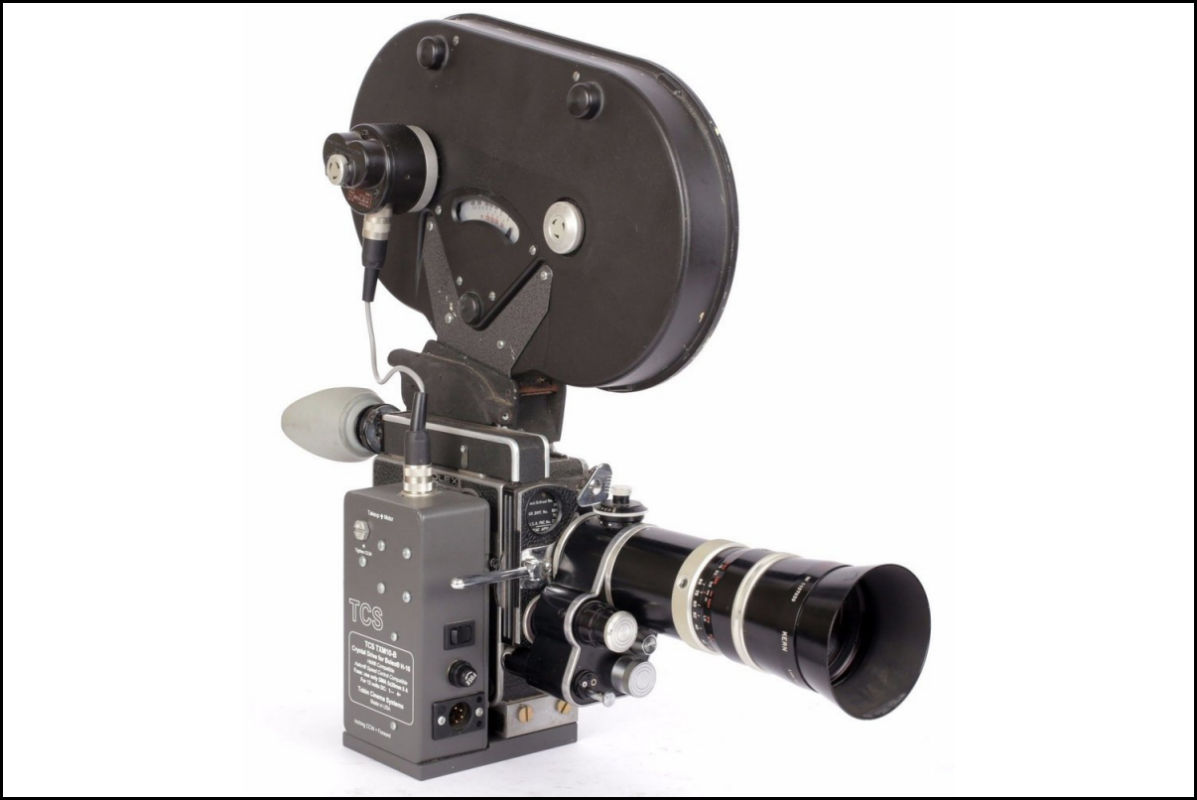

Le modèle H-16 REX-5 est introduit en 1967. Il dispose d'un support intégré du magasin de 120 mètres. Les REX-4 et REX-5 seront fabriqués simultanément jusqu'en 1976. (Attention aux numéros de série pour ces 2 modèles qui ne permettent pas de déterminer la version. Pour exemple je dispose d'une REX-4 référencée comme une REX-5 dans BolexCollector mais qui ne dispose pas du support de magasin intégré...).

Différents modèles seront produits par la suite, dont certains sont encore en vente aujourd'hui.chez BOLEX INTERNATIONAL SA :
  • H-16 SB et SBM (a partir de 1970) versions mono-objectif avec monture à bayonette de la H16 REX-5 (le "S" de SBM indique la présence d'un sabot pour fixation d'un magasin de 120 m),
  • H-16 EBM, la version électrique de la SBM produite à partir de 1971,
  • H-16 EL à partir de 1975.

Caractéristiques

(Cliquez sur les flèches pour déployer les sections)

Général

  • - Modèle décrit : BOLEX H-16 REX-4 (1973),
  • - Année de production : 1965 à 1976,
  • - Lieu de production : Suisse,
  • - Format de film : 16 mm,
  • - Système de chargement : Bobines, 30 m,

Entrainement

  • - Moteur : Mécanique à ressort,
  • - Remontage : Par clé,
  • - Cadences : 12-16-18-24-32-64 i/s, VPV, MAR,
  • - Compteurs : Métrique, Compteur d'images,
  • - Posemètre : Non,

Système optique

  • - Visée :  Visée reflex par primes, Correction dioptrique,
  • - Monture : Standard 'D',
  • - Objectifs : 3 objectifs, Kern-Paillard ou SOM Berthiot,

Fabrication

  • - Boîtier : Duralumin,
  • - Finition : Métal poli gainé de maroquin noir, Accessoires métalliques chromés,
  • - Dimensions (L×P×H) / Poids : 7 (14) x 15 (21) x 19,5( 37) cm, 3,5 kg,
  • - N° de série / marquage : Gravé à la base de la camera,
  • - Accessoires : Poignée,

Observations..

Déclencheur latéral, base modifiée sur les derniers modèles

Documentation

H-16 REX-3 (1963-1964) Manuel utilisateur (fr)
H-16 REX-3 (1963-1964) Manuel utilisateur (fr)

Lorem Ipsum

H-16 REX-4 (1963-1976) Manuel utilisateur (en)
H-16 REX-4 (1963-1976) Manuel utilisateur (en)
H-16 REX-5 (1967-1976) Manuel utilisateur (en)
H-16 REX-5 (1967-1976) Manuel utilisateur (en)

Lorem Ipsum

H-16 SB SBM (1970 ...) Manuel utilisateur (en)
H-16 SB SBM (1970 ...) Manuel utilisateur (en)
H-16 EL (1975 ...) Manuel utilisateur (en)
H-16 EL (1975 ...) Manuel utilisateur (en)
VARIO-SWITAR 100 POE Manuel utilisateur (en)
VARIO-SWITAR 100 POE Manuel utilisateur (en)

Cliquez sur une image pour afficher le document correspondant dans un nouvel onglet.

Sources

• Le site BOLEX COLLECTOR.

• Le site BOLEX H16 User.(pour les modèles les plus récents

   Le livre "La pratique des PAILLARD-BOLEX" aux éditions Paul Montel (1959)

• The Complete Catalog Of Movie Cameras. Jurgen LOSSAU (Ed. atoll medien)

• The Ariel Cinematographica Register

Errare humanum est, perseverare diabolicum...


Malgré le soin apporté à la rédaction de cet article, certaines erreurs ont pu s'y glisser. Je vous prie de m'en excuser. Votre aide sera la bienvenue. Utilisez pour cela le formulaire de contact.
